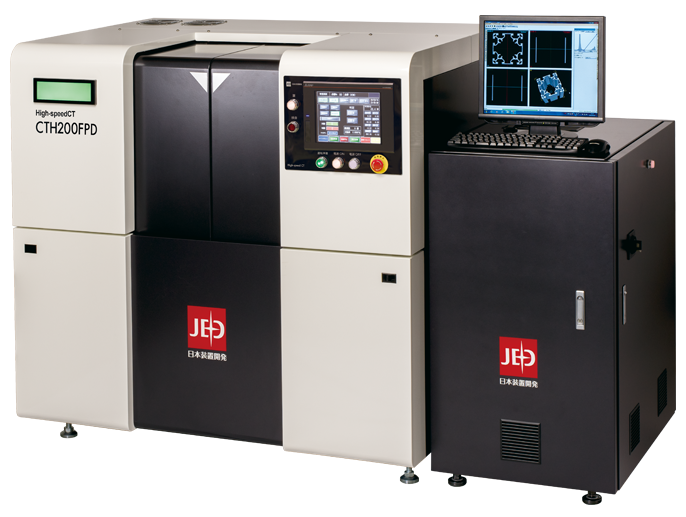

工業用高速Ｘ線検査装置 CTH200FPD
高速Ｘ線ＣＴスキャナ CTH200FPDの特長
◆超高速 約３０倍高速スキャンと高速再構成 *1
◆高出力 管電圧２００ｋＶの採用
◆作業性 高速スタートアップ（２分以内）
◆操作性 自動扉（２方向開閉）,ワンタッチボタン検査
◆安定性 高精度・高剛性メカニズム，最適設計で産業機器レベルの信頼性と耐久性
◆拡張性
豊富な拡張機能及びカスタマイズ対応（オプション）
ボイド検出プログラム，良否自動判別プログラム，ロボットによる自動化，耐環境対応（防塵、高温）など
＊1：業界従来CT機比（当社調べ）。撮影諸条件の設定により画像品質は変わります。（約1分以内検査も可能）
撮影例
外形寸法図・仕様
■外形寸法図
■仕様表
| 型式 | CTH200FPD | ||||||
|---|---|---|---|---|---|---|---|
| 検査可能サイズ | 直径 | 280㎜ | |||||
| 高さ | 250㎜ | ||||||
| 検査物重量 | 最大 10Kg | ||||||
| 撮影方式 | 水平撮影 / 水平カメラオフセット撮影 / 斜め撮影 | ||||||
| 発生器 | 管電圧 | 最大 200Kv (ﾐﾆﾌｫｰｶｽ） | |||||
| 検出器 | フラットパネルデテクタ | ||||||
| 倍率 | 1.4 ～ 1.8倍 | ||||||
| ユーティリティ | 三相 AC200V （3.5KVA) | ||||||
| 外形寸法 （W×D×H） |
本体部 | 1550㎜×1092㎜×1450㎜ | |||||
| 制御部 | 600㎜×905㎜×1100㎜ ※突起部及びモニター除く | ||||||
| 重量 | 本体部 | 約1,860kg | |||||
| 制御部 | 約250ｋｇ | ||||||
| 漏洩X線量 | １μSv/h以下 | ||||||
| その他 | ・本製品のご使用前には必ず「取扱説明書」をお読みください。 ・本製品の取扱い（操作）に関する資格や設置場所の管理区域設定は不要です。 ・本機設置30日前までに所轄の労働基準監督署への届出が必要となります。 |
||||||
